◐ 属于“精灵”系列核心板，具有超强兼容性，与精灵系列其它核心板相互兼容
◐ 核心板兼容芯驰d9340、d9350、d9360，多核arm cortex-a55和r5处理器
◐ 支持lpddr4x内存，高达8gb
◐ 支持lvds/mipi-dsi显示
◐ 支持2路千兆以太网，10/100/1000mbps自适应
◐ 支持6路串口、2路can、2路usb、3路pcie 2.0
◐ 集成fpga芯片，提供33路高速io；支持30路gpio
“精灵”系列核心板
产品介绍产品规格外形尺寸技术规格书

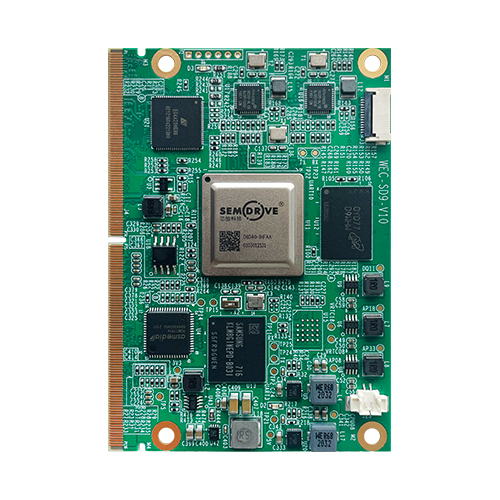

本产品属于杭州研智科技有限公司“精灵”系列核心板，具有超强兼容性，与精灵系列其它核心板相互兼容。
采用芯驰d9340、d9350、d9360等高性能多核arm cortex-a55和r5处理器，支持lpddr4x内存，高达8gb；支持lvds/mipi-dsi显示；支持2路千兆以太网，10/100/1000mbps自适应；支持6路串口、2路can、2路usb、3路pcie 2.0；集成fpga芯片，提供33路高速io；支持30路gpio。
▇ 精灵系列核心板产品特点：
◐ 跨平台兼容： 精灵系列核心板兼容x86、arm架构多个处理器平台
◐ 接口兼容： 精灵系列核心板均采用mxm接口
◐ 信号兼容：精灵系列核心板均按照统一的规则对管脚信号进行定义
◐ 提供高速io： 精灵系列核心板集成了fpga芯片，可提供30 路高速io
同一块底板可以适配全部精灵系列核心板。
产品型号 | wec-sd9340 | wec-sd9350 | wec-sd9360 | |
中央处理器 | 型号 | 芯驰d9340 | 芯驰d9350 | 芯驰d9360 |
核心 | 4核cortex-a55 2核cortex-r5 | 5核cortex-a55 3核cortex-r5 | 6核cortex-a55 1核cortex-r5 | |
主频 | cortex-a55 @2.0 ghz，cortex-r5 @800mhz | |||
内存 | 类型 | lpddr4x，2400mt/s | ||
容量 | 2/4/8gb | |||
存储 | 类型 | emmc5.1 | ||
容量 | 8/16/32/64gb | |||
显示 | lvds | 支持双通道18/24-bit lvds，或者mipi-dsi。最大支持2k分辨率 | ||
mipi-csi | 支持 4通道mipi-csi | |||
网络 | 控制器 | yt8511 | ||
以太网 | 2路 | |||
网速 | 10/100/1000 mbps自适应 | |||
i/o | usb3.0 | 1路 | ||
usb2.0 | 1路（boot） | |||
pcie | 3路pcie 2.0 ×1 | |||
uart | 6路 | |||
gpio | 30路 | |||
高速io | 33路，由集成的fpga芯片提供 | |||
i2c | 3路 | |||
i2s | 1路，音频接口 | |||
can | 2路 | |||
spi | 1路 | |||
pwm | 3路 | |||
sata3.0 | 1路 | |||
sdio | 1路 | |||
rtc | 支持 | |||
操作系统 | os | linux、android、freertos… | ||
电源 | 类型 | 直流电源 | ||
输入电压 | 12v | |||
环境 | 温度 | 工作温度：-20～70℃ | ||
存储温度：-40～85℃ | ||||
湿度 | 工作湿度： 0-95% @40℃，无凝结 | |||
存储湿度： 0-95% @40℃，无凝结 | ||||
机械性能 | 外形尺寸 | 82mm×58mm | ||
